用途:

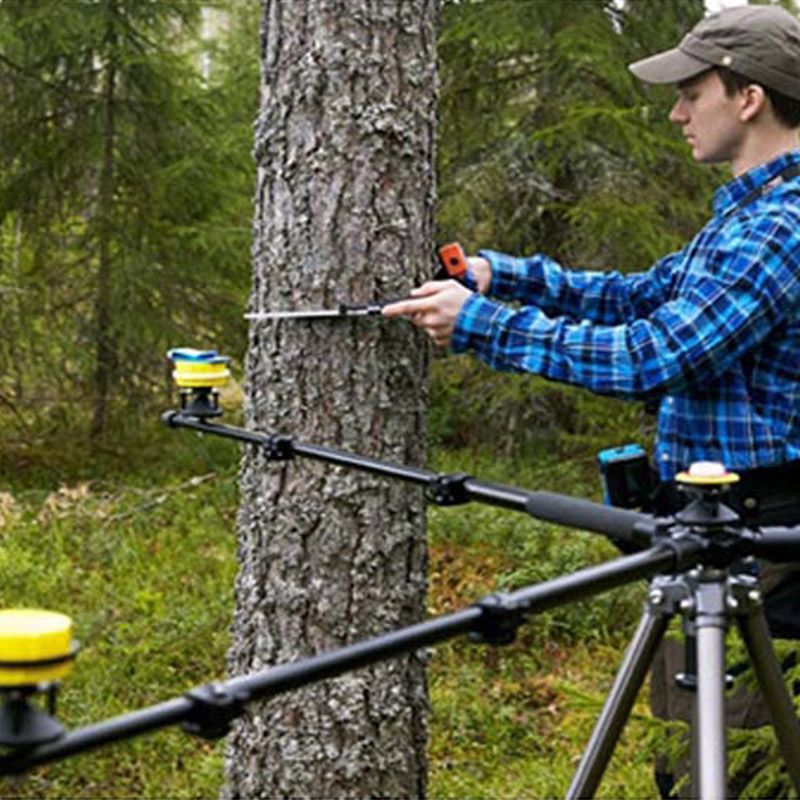

Postex系统是一款专业用来对样地中的林木或其他物体进行定位的仪器。通过超声波定位可以精确画出样区内树木坐标图,结合电脑式测径仪一同使用,还可以同时测量、记录树高和胸径数据,只需要一个人就可以轻松获得林木位置、距离、树高和胸径等参数,使用非常方便。适用于将“地面实况”测量与空中LiDAR测量相连接时的中等精度要求。 Postex有不同的系统配置。 产品软件功能齐全,经久耐用,广泛应用于林业科学研究及林地定位测绘。测量原理:Postex测量仪是利用超声波原理,精确测量三个应答器到仪器之间的距离,从三个距离可以确定树木在坐标上的位置。
特点:
·Postex激光系统,拥有一个多功能的现场仪器,包括超声波和激光技术,可以方便准确地测量树木的高度。
·系统1: Postex Laser是最常见的Postex系统标准版,采用激光和超声波技术,可以进行树木定位,测量树高、距离、角度。
系统1包括: Postex VL5,应答器A,B和C,三角支架,适配器,校准泡,充电电缆,充电器和铝运输箱。
·系统2:DP Postex L5是Postex系统完整版,可以进行树木定位,测量树高、距离、胸径、角度,还可以记录下载数据。在系统2中,树高用L5激光仪测量。 DP Postex安装在DP II卡尺上,用于距离测量。 DP II卡尺和软件Postax处理所有输入信息的计算。
系统2包括:DP Postex,DP II卡尺(500毫米),L5激光仪器 ,A、B、C3个应答器,三角支架,适配器,校准泡,充电电缆,充电器和铝运输箱。
·系统3:Postex System 3 是Postex系统基本版,可以进行树木定位,并可以记录下载数据,适用于不涉及高度或直径测量的定位工作。在系统3中,DP Postex附件安装在DP II计算机终端上。 DP II终端通过Postax软件进行编程, DP II终端在这种情况下用作独立计算机,不包括用于测径的测量卡尺。
系统3包括:具有腕托的DP II蓝牙终端, 用于 DP II 计算机终端的DP Postex,应答器A,B和C,三角支架,适配器,校准泡,充电电缆,充电器和铝运输箱。
·智能化高,程序灵活,可根据客户要求自行定制相应系统。
技术参数:
尺寸 | 93x63x72mm |
重量 | 243 g |
电池 | 内置3.7V可充电锂电池,约9000次测量,充电时间约3.5小时,USB mini B 接口壁式充电器 110/220AC/5VDC; 车载充电器适配器 12VDC。 电缆 Usb mini B 公头/Usb A 型公头,0.5m。 功耗最大0.9W |
通讯 | IR,蓝牙,Spp(串行配置文件),PIN 码 1234 |
振动 | MIL-STD-810E |
防护等级 | IP67,NEMA6 |
激光等级 | class 1,7mm(FDA, CFR21)Class 1m(IEC 60825-1:2001) |
操作温度 | -20° to +45° C |
高度 | 0-999 m |
角度 | -55°~85°, 分辨率:0.1⁰。精度:0.1⁰ |
超声波 | 距离:30m / 98ft以上。 带360°适配器:20m / 60 ft或更高:精度距离:1%或更好。 分辨率距离:0.01m / 0.1ft |
激光 | 距离:46cm / 1.5ft - 700m / 2000ft根据目标。 精度:4cm / 0.1ft。 分辨率:0.1m / ft(在DME模式下为0.01m / 0.1ft) |
显示 | LED, 100x60像素 |
瞄准 | LED 十字准线 1 倍放大倍率。 |
数据格式 | Nmea 或 Ascii |
三脚架支架 | |
大小 | 距中心115厘米,手臂延伸至125厘米。机架可扩展。 |
重量 | 4.85 千克, 配备适配器 |
异频雷达发射器 | |
大小 | 直径 70 mm |
重量 | 85 克 |
电池 | 1.5V AA 碱性 |
功耗 | 最大 9mW |
