用途:

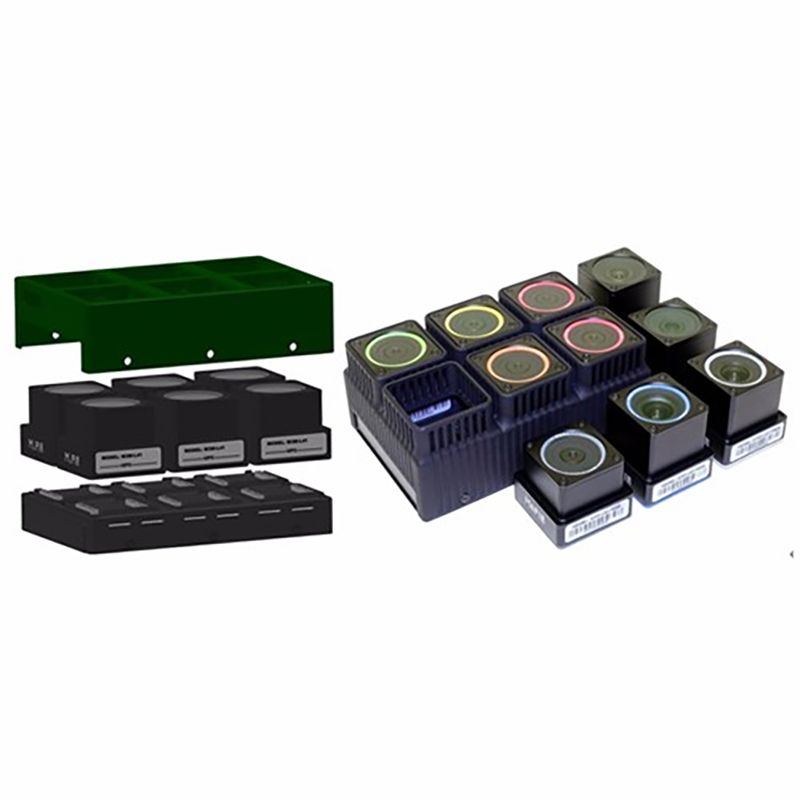

Kernel2多通道多光谱相机是一个模块化的相机平台,通过阵列底座很容易将不同波段摄像头组装成多通道相机。每个波段摄像头相当于一个独立的Linux系统,含有传感器和存储器。阵列基座一次最多支持6个波段镜头,中心波长由用户自定义,允许您根据需要重新配置阵列。Kernel2多通道多光谱相机能够快速捕捉图像,设计了可靠的连续快门控制,支持PWM触发,也可以使用继电器(电压)脉冲触发。可以连接到无人机Can端口,通过飞行系统自动执行拍照命令,数据保存在SD卡。
特点:
Ø 模块化设计,传感器、滤光模块和镜头的可更换性
Ø 多通道多波次可选择性
Ø 视场角可达87°
Ø 空间分辨率可达3.2M和14.4M
Ø 地物分辨率4.3cm/px(3.2MP),2.0cm/px(14.4MP),(120m/400ft AGL)
Ø 开放式体系结构,便于系统集成
Ø 开放式API摄像机控制(PWM、MAVLINK、TCP/IP)
Ø 定制阵列顶部可容纳各种模块尺寸
技术参数:
处理器 | Freescale i.MX 6 Dual Core ARM Cortex A9 1.2GHz |
探测器1 | 3.2MP像素(global,单通道);像元尺寸3.45×3.45μm |
探测器2 | 14.4MP像素(Bayer三通道);像元尺寸1.4×1.4μm |
触发 | PWM,Relay pulse(high-low) |
图像格式 | 12bit RAW,16bit TIFF(per channel) |
帧频 | 2fps(3.2MP RAW),1fps(14.4MP RAW) |
镜头视场角 | 87°或41° HFOV |
地面分辨率 | 107.5px/px(3.2MP),50px/px(14.4MP),(120m/400ft AGL) |
过滤器选项(Mono Sensor) | 250nm,350nm,385nm,405nm, 450nm, 490nm, 510nm, 518nm, 550nm, 590nm, 615nm, 632nm, 650nm,685nm, 709nm,725nm, 750nm,780nm, 808nm, 830nm, 850nm, 880nm, 905nm, 940nm, 945nm, 1000nm,1070nm |
过滤器选项(RGB Sensor) | Visible Light (RGB), 490nm+550nm+850nm(NGB), 490nm+615nm+808nm(OCN), 550nm+660nm+850nm(RGN), 395nm+870nm (UV+NIR) |
外接 | USB2.0, UART, UAVCAN, PWM (in and out), I2C, Ethernet, GPIO, HDMI & SD Video |
存储 | 可选64GB,128GB,256GB,512GB/每个模块 |
供电 | 9-38V |
