应用

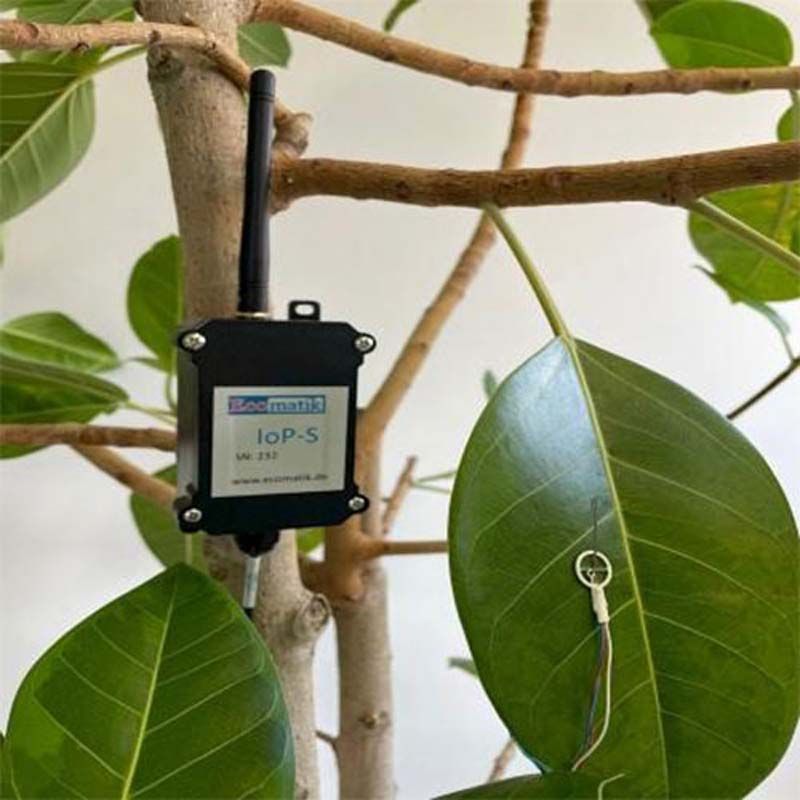

室外条件下电池供电的传感器可进行远程数据传输测量

室外条件下电池供电的传感器可进行远程数据传输测量

兼容的传感器

模拟信号输出的传感器：

树木生长测量仪（所有型号）

温度探头（T 系列）

叶片温度传感器 (LAT-B3)

数字信号 输出(I2C) 的传感器：

仅 SHT31 T/RH 空气传感器

模拟信号输出的传感器：
树木生长测量仪（所有型号）

温度探头（T 系列）
叶片温度传感器 (LAT-B3)

数字输出信号SDI-12 和 I2C的传感器：
SMT100 土壤湿度和温度传感器

T/RH 空气传感器、

辐射测量（PAR、日照辐射计）

模拟输入通道数量和数字接口

2 个模拟输入通道：

1x I2C（仅适用于SHT31）

4 个模拟输入通道：

1x UART (3.3V)、1x I2C (3.3V)、1x SDI-12、1x RS485 (ASCII)

测量和传输间隔

取决于传感器类型，适合大多数应用的间隔时间为 10 至 30 分钟。

须遵守使用的 LoRa 服务的通话时间限制（有效负载 12 字节、数据传输速率取决于网关处的信号强度、配置选项：扩频因子自动调节或固定）。

传输特性

LoRaWAN v1.0.3 A 级

可用频段（需订购时注明）：
CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865

模拟测量分辨率
（无噪声，用于比率测量）

11位(无噪声分辨率，按比率计算）

不同测量范围树木测量仪模型分辨率:
·11 mm（如 DD-L1）：5 µm
· 25 mm（如 DD-L2）：12 µm
·50 mm（如 DD-L3）：25 μm

·120mm(如 DF4,150 CPD) ：73 μm

注意：与具有大测量范围（> 25 mm）的树木测量仪模型一起使用时，不建议使用 IoP-S 节点进行记录。因为模拟测量分辨率较低，每日直径变化较小，每日果实生长也较小。所以请使用具有更高测量分辨率的 IoP-M。）

温度传感器：

T 系列、LAT-B3：0.1 °C（测量温度 < 50°C

16 位（无噪声分辨率，按比率计算）

不同测量范围树木测量仪模型分辨率:
·11 mm（如DD-L1）：0.2 μm
· 25 mm（如DD-L2）：0.4 μm
· 50 mm（如DD-L3）：0.8 μm
·120mm(如 DF4,150 CPD) ：2.3 μm

温度传感器：
T 系列、LAT-B3：0.1 °C（测量温度 < 50°C

精确度

±5 mV或 读数的±0.2%

±0.1mV或读数的±0.2%

传感器供电电源电压

3.3 V（非稳压状态）和 5V（稳压状态）

3.3 V 和 5 V（稳压状态）

电源和电池寿命

8500mAh 锂电池

电池寿命：大于 1 年（取决于测量和传输间隔、传感器和无线电传输功率）

LoRa节点配置接口

通过串行终端中的 AT 命令编程，使用 TTL 串行适配器将节点连接到运行 Windows 或苹果操作系统的电脑端并通过下行链路。(可提供预先编程的节点)

工作条件防护等级

正常室外条件，IP67，温度-20至70℃，0至100%相对湿度

尺寸和重量

6 x10 x 5 cm（仅节点外壳），320 g（仅 LoRa IoP 节点，无连接传感器）
